수배전반이란?

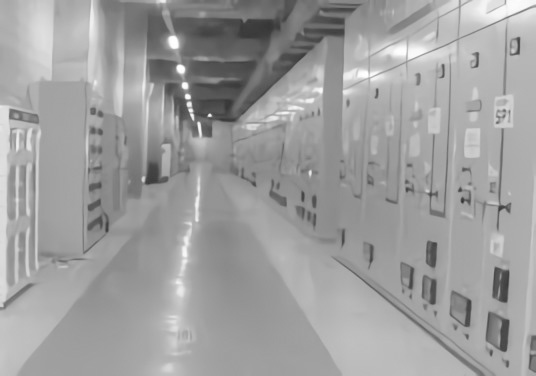

전력계통의 중추로서 인체보호가 가능한 폐쇄외함에 주회로 차단기기 및 감시제어용 기기를 수납하여 사용자의 요구 조건에 따라 전력계통 감시, 보호, 조작이 가능하도록 구성된 장치의 통칭입니다. 수납기기의 정격, 안전보호등급, 적용규격에 따라 제품의 종류 및 크기가 다양합니다. 종류에는 고압패쇄 배전반, 저압패쇄 배전반, 통로형 배전반, 일체형 패쇄 배전반, 분전반 등등이 있습니다.

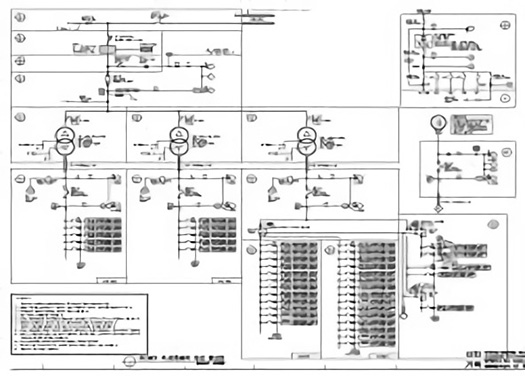

수변전실 계통위주의 주요 용어 설명
- LBS
- AC Load Break Switches (교류부하개폐기)라고 하며, 수용가 전기설비의 검사, 보수 등을 위한 전로의 차단방법.(다만, 단독으로 OFF는 절대안됨.) 개방 시에는 먼저 후단의 ACB개방(또는 MCCB) - VCB개방 후 개방하여야 하며, 투입 시에는 逆으로 LBS투입 - VCB투입 - ACB투입순으로 진행하여야 합니다. (절대적임) 이유는 소호능력이 없음으로. 그리고 PF, COS 개방및 투입
- LA
- Lighting Arresters (피뢰기)라고 하며, 선로에 異常電壓 유입으로부터 전기설비 등을 보호
- PF
- Power Fuse (전력용 퓨즈)
- MOF
- Metering Out Fit (계기용변성기)라고 하며, 전력량계, 전압계, 전류계, 전력계, 역률계 등의 측정을 용이하게 한다.
- CB
- Circuit Breaker (차단기) - 정상상태의 전로(電路)이외의 상태 즉 특이상태에서의 전로까지 개폐 할 수 잇는 장치로 종류는 많으나 아래 두가지만 소개함.
- VCB : Vacuum Circuit Breaker (진공차단기) 소호능력 있음
- ACB : Air Circuit Breaker (기중차단기) 소호능력 있음 - COS
- Cut Out Switches
- UVR
- Under Voltage Relay(부족전압계전기)라고 하며, 정전 또는 정격전압 이하인 경우 이를 감지
- 비상전원 작동(비상발전기 가동등) - OCR
- Over Current Relay (과전류계전기)라고 하며 과전류로부터 기시설물을 보호하기 위한 계전기
- OCGR
- Over Current Ground Relay (지락전류계전기)라고 하며, 지락전류 발생시 감지 작동하는 계전기
- OPR
- Open Phase Relay (결상계전기)라고 하며, 단선등으로 인한 결상(缺相)을 감지하는 계전기
- TR
- Transformer(변압기), 아파트에서는 주로 유입자냉식과 몰드식이 설치되어 있으며, 주용도는 22,900V의 특별고압을 220V/380V 등 으로 강압하여 사용하는 역할을 함.
- MCCB
- Molded Case Circuit Breaker (배선용차단기)
- ELD
- Earth Leakage Detector (누전경보기)라고 하며 幹線의 누설전류 발생 시 경보 발생
- ATS
- Auto Transer Switches (자동전환스위치)라고 하며 정전시 한전전원측에서 비상발전전원측으로 복전시 비상발전전원측에서 한전전원측으로 자동전환시켜주는 역할 담당
- MCC
- Motor Control Center (전동기 제어반) 라고 하며, 기계실의 각종 전동기등의 전기설비의 전원 공급 및 제어조작을 함
- VS
- 전압전환계
- AS
- 전류전환계
- 밧데리
- MF(무보수밀폐형), PT(일반형)
